AC300通用变频器在胶点机上的应用

一、 概述

        TPU 复合就是 TPU 薄膜复合在各种面料上形成一种复合材料，结合两者的特性得到一种新型面料。TPU 可以被流涎、吹膜、压延或涂层做成薄膜，具有弹性好、强韧、耐磨、耐寒性好、环保无毒的优越特性。在国内有许多小厂，多是从外面薄膜厂购 TPU 薄膜，自身只完成上胶贴合的过程。后贴的过程要对 TPU 薄膜再次加高温高压，工艺控制不当便会对薄膜产生损伤，甚至细小破孔。变频可以控制电机速度的快慢，从而使在上胶的时候可以慢速到生产过程中的高速，在某一环节薄膜不均匀的时候还可以用端子控制加速和减速来达到电机的快慢，提高 TPU 复合产品的质量和效益。

二、 胶点机上的整套设备及工作原理

       整套胶点机一般由 10 控制电机组成，主机，上胶，发卷，开幅，输送，水冷，牵引，硅开幅 1，硅开幅 2，放膜组成，通过控制端子上的启动，控制总调来控制整套电机的快慢，当某一段出现薄膜不均匀时，可以通过电机对应的微调电位器来调，从而使主机，上胶，开幅，输送，硅胶开幅 1 和 2 的频率达到一致，最终实现产品的生产。

三、胶点机上实现功能

       胶点机器在 TPU 复合机器上实现的功能：使整套电机都实现同步运行，并实现多段速，运行时稳定，每段薄膜的张力均因一致，复合机器特点：

       1. 专用干燥烘箱，提高干燥效率，降低能耗；

       2. 采用网纹辊上胶方式，涂胶均匀；

       3. 实现同步控制及多点控制，操作维护简便；

       4. 单独微调和总微调，可以实现加速和减速；

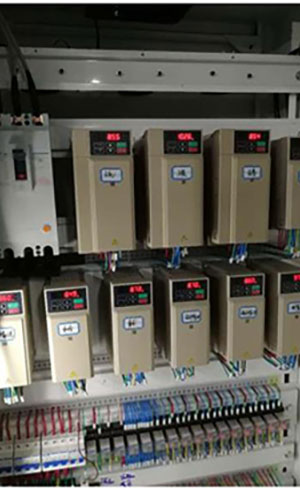

四、 AC300 在胶点机上的应用

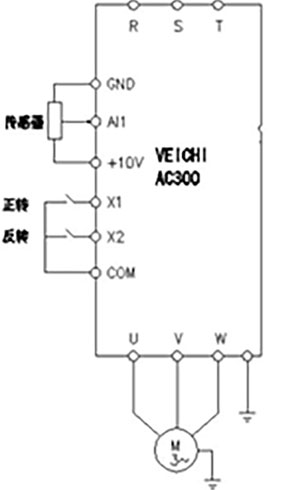

       AC300 机器在 TPU 复合机器上的应用，使用 AI 口给定，可以实现多段速，致使主从机器的运行一致。

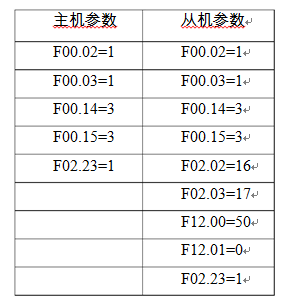

      1.变频器参数设置（AI1 给定，控制板上的 AI1 拨码到 U 位置）

       2.电机参数的设置

       F05.00 电机类型：0 异步电机

       F05.01 电机级数：4

       F05.02 电机额定功率（电机铭牌）

       F05.04 电机额定转速（电机铭牌）

       F05.06 电机额定电流（电机铭牌）

       F05.20 设置为 2（静态自学习），显示倒 L-00，按 FWD 运行键，电机进入自学习状态，时间较长，耐心等待，电机会发出滋滋的声音，自学习完成，显示频率 50HZ自学习完成后，将主从机的 F00.00 改为 3，无 PG 矢量F03.04 由 0.08 改为 2，将 AI 滤波时间调大，减少干扰若现场需要副轨(辅助通道)的时候，需将 F004 改为 2，F005 为 1，F006 为 3。

五、总结

        AC300 通用性变频机器在胶点复合机器上的应用，操作更简单，设计更人性化，大大降低了设备的空间，而且在接线上更方便快捷。
